光猫和路由器之间用一根网线相连，实现上网和IPTV复用的各种配置方案
本文主要涉及以下网络技术：
1、交换机802.1Q VLAN帧转发规则：
数据帧过tagged端口时，若原帧有VLAN标签且标签不等于端口PVID，则带原帧标签转发；若原帧标签和端口PVID相同，则去掉原帧标签后转发，若原帧无标签则将帧转发到VLAN ID为端口PVID的VLAN里
数据帧进untagged端口时，数据帧加端口VLAN标签；出untagged端口时，数据帧去端口VLAN标签
2、IGMP Snooping：
监听哪些端口有哪些组播通信，进而在转发组播时只转发到有组播请求的端口，如果没有IGMP Snooping，组播数据会被泛洪到同VLAN下的所有端口
3、路由器接口桥接：
将接口间网络层互联变成链路层互联，进而接口变端口可以直接处理两个接口间的数据帧。比如经交换机转发的带VLAN标签的IPTV数据帧，到达路由器的WAN口时，需要将帧直接转发到IPTV接口时
4、路由器接口的链路层子接口：
让路由器接口有识别处理带VLAN标签帧的能力。比如经交换机转发的带VLAN标签的IPTV数据帧到路由器的WAN接口时需要剥离标签后再处理数据
5、路由器配置IPOE接入：
IPTV接入使用IPOE，IPOE使用DHCP Option 60选项做为认证凭据
6、静态路由：
路由器在不同接口间转发单播包时的规则，比如让路由器转发IPTV数据包到指定出口时使用
7、组播代理：
路由器接口间默认只转发单播包，接口间转发组播包时就需要使用组播代理或组播路由
本文的应用场景主要是河南联通。河南联通的IPTV必须使用专网，和上网不一个网络，这就有两个网络复用到一根线上的需求。河南电信和河南移动的IPTV可以直接通过互联网访问就没这个需求
方案一：没光猫超密，不动光猫任何配置，上网拨号认证在光猫，机顶盒只能接光猫指定端口的情况：
此方案又分使用有IPTV透传功能的路由器、使用普通路由器和使用OpenWrt/爱快/RouterOS等网络配置功能全面的路由器：
一、路由器有IPTV透传功能：
当前绝大多数厂家如华为、中兴、TPLINK、华硕、小米等近几年上市的路由器都有IPTV透传功能。这种情况只需要一个支持802.1Q VLAN的交换机即可

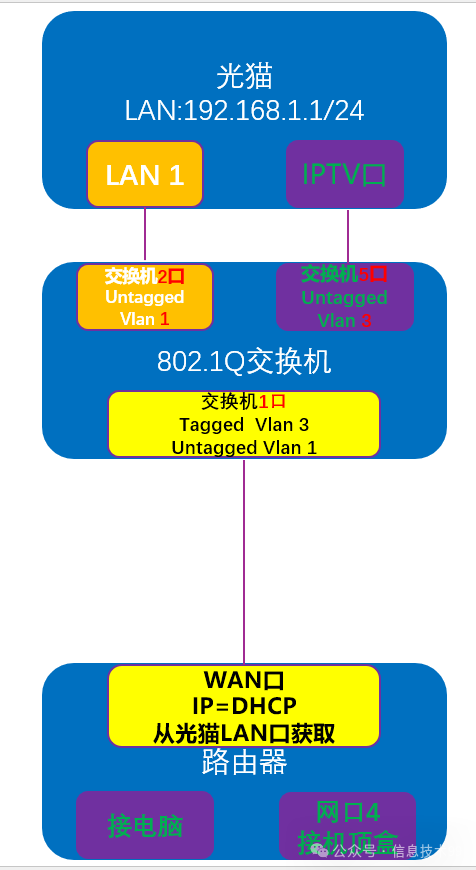

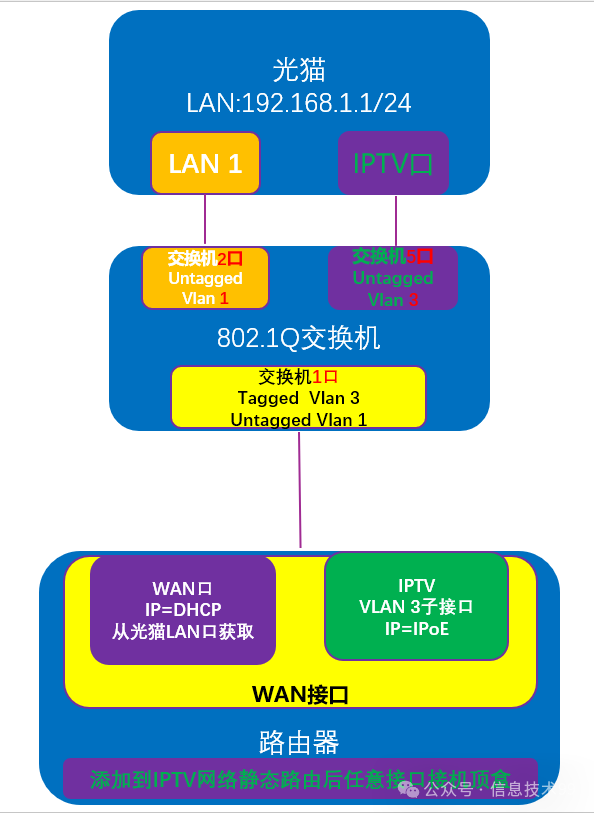

拓扑如下：
物理连接：路由器原连接光猫的网线插到交换机1口，光猫上网口的线插到交换机2口，光猫IPTV口线插到交换机5口

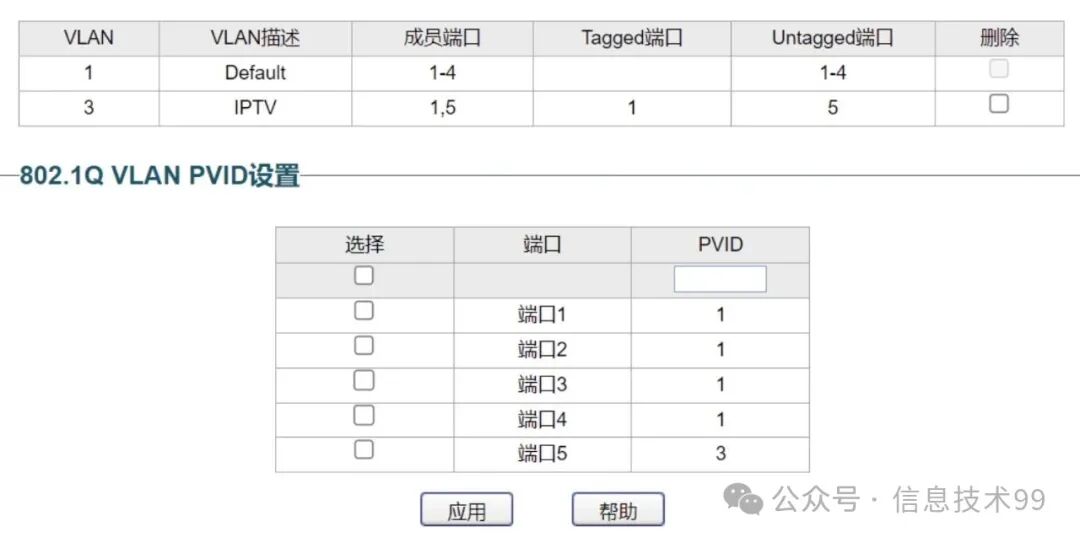

交换机配置：交换机上创建VLAN 3，VLAN 3添加端口5为untagged口、端口1为tagged口，端口1的PVID为1，端口5的PVID为3 ，如下图：
特别提醒当交换机有IGMP Snooping功能时，可能会出现其和光猫IGMP Snooping兼容性问题而导致IPTV组播直播异常，单播不受此影响

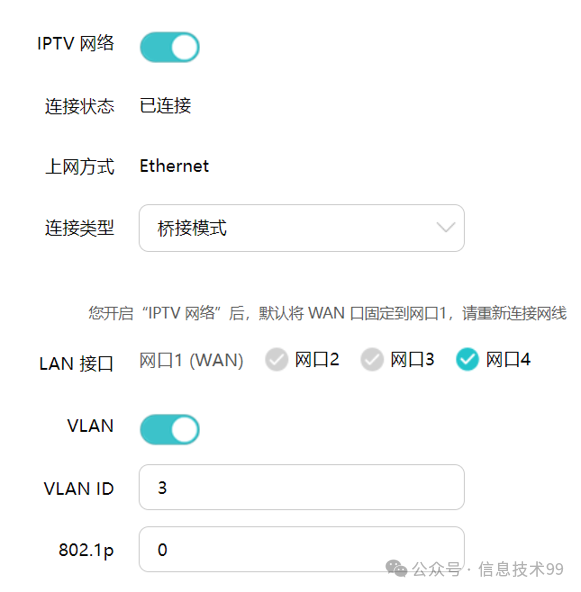

路由器配置：路由器的WAN口配置保持不变，IPTV透传设置为网口透传，输入口为路由器WAN口，业务VLAN设置为3，输出口为接机顶盒的路由器端口本例中为路由器端口4。下图是华为路由器配置IPTV端口透传的截图：
端口选路由器接机顶盒的端口，VLAN ID选择交换机上创建的VLAN ID
二、路由器没有IPTV透传功能：
除了光猫端需要一个上述配置的交换机外，路由器端也需要一个同配置的交换机，两端交换机的连线方式也相同，机顶盒连接到交换机指定端口上，具体连接拓扑如下：
三、当路由器是OpenWrt、爱快、RouterOS等时
这些路由器的共同特征就是提供了丰富的网络功能配置

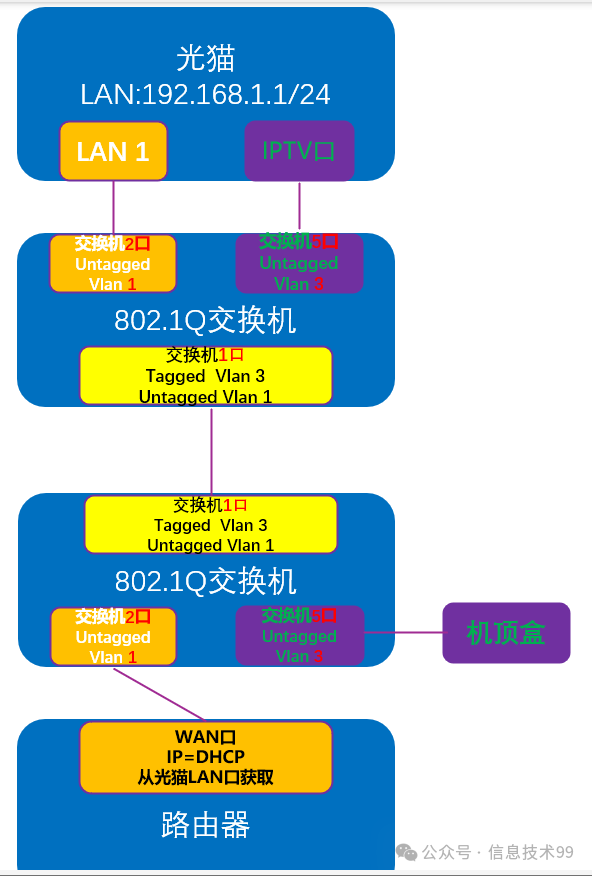

当使用这些路由器时，只需要在光猫端接一个上述配置的交换机，拓扑连接如下：
交换机配置：
下面展示的是在OpenWrt路由器上配置：

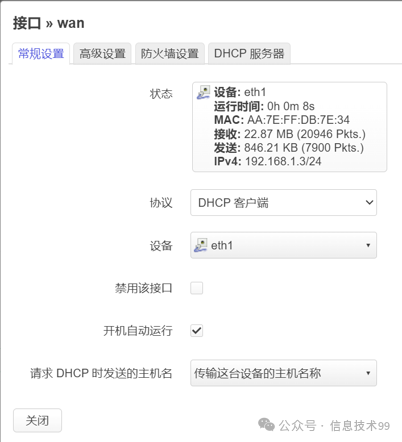

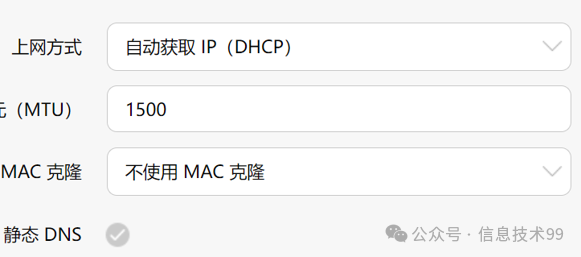

1、WAN接口使用原有配置：

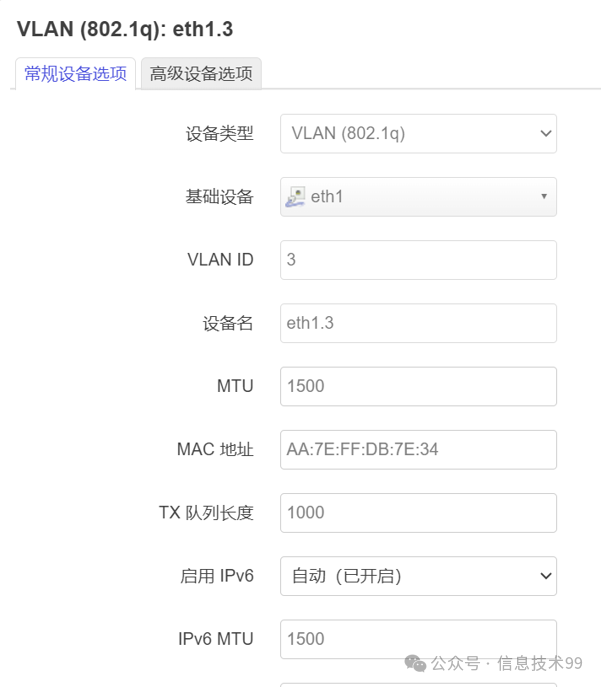

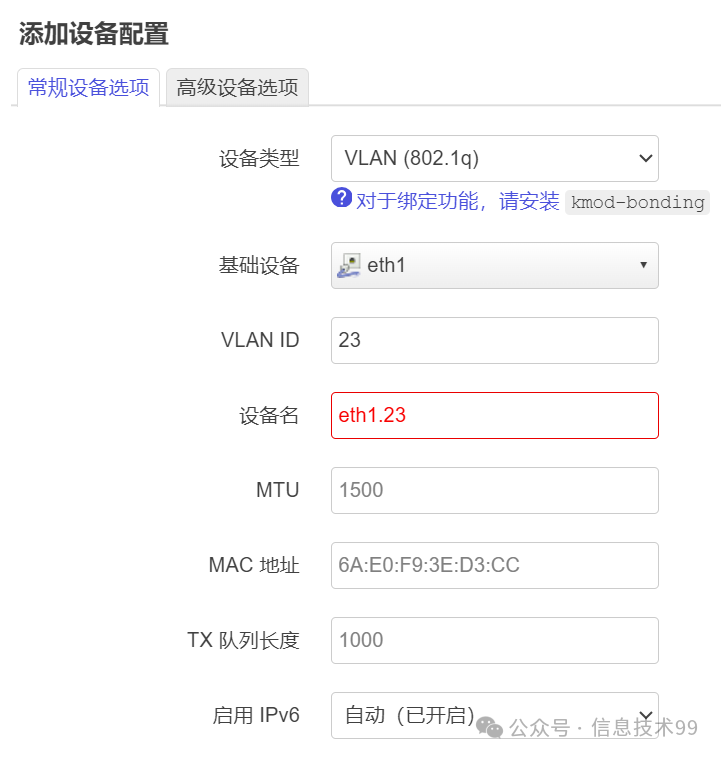

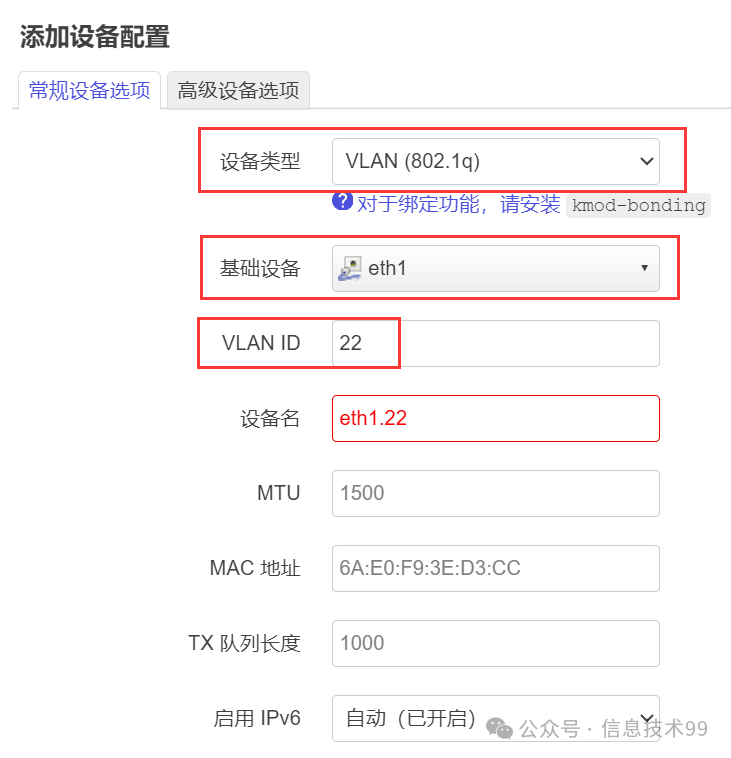

2、假设路由器连接交换机的接口名称叫eth1，则在eth1接口下创建802.1Q VLAN子接口，VLAN ID为交换机上创建的VLAN ID：

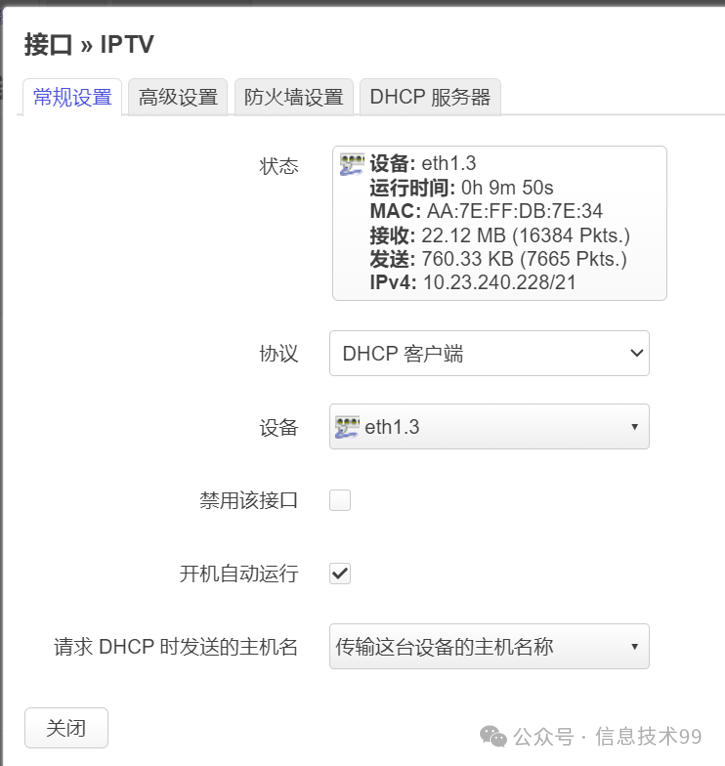

3、在上述创建的eth1.3接口下配置IPOE接入：
常规设置选项：DHCP客户端、eth1.3

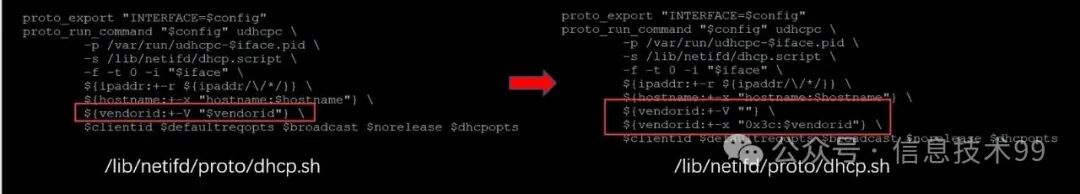

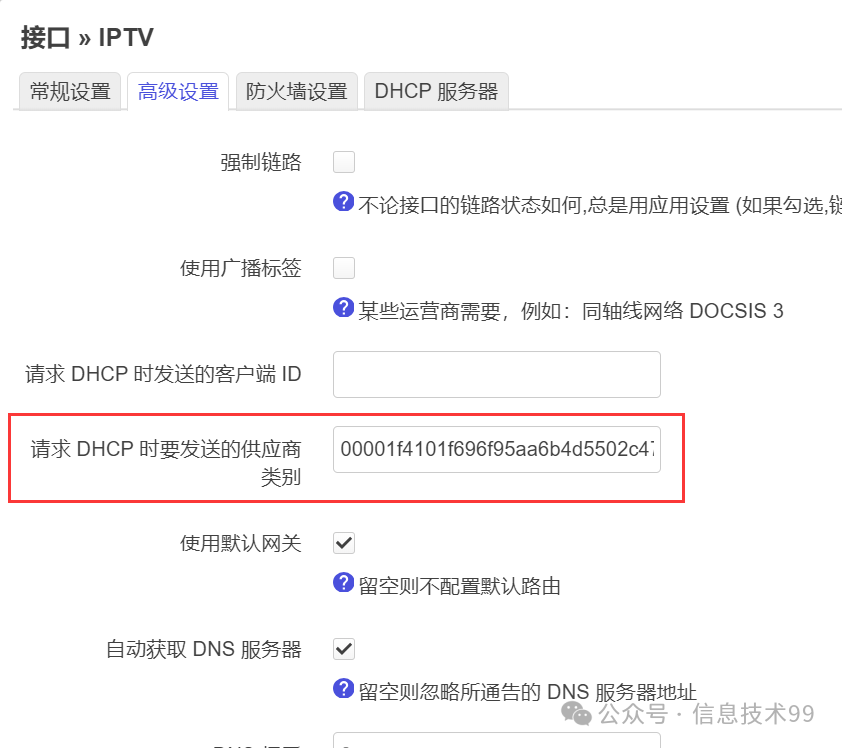

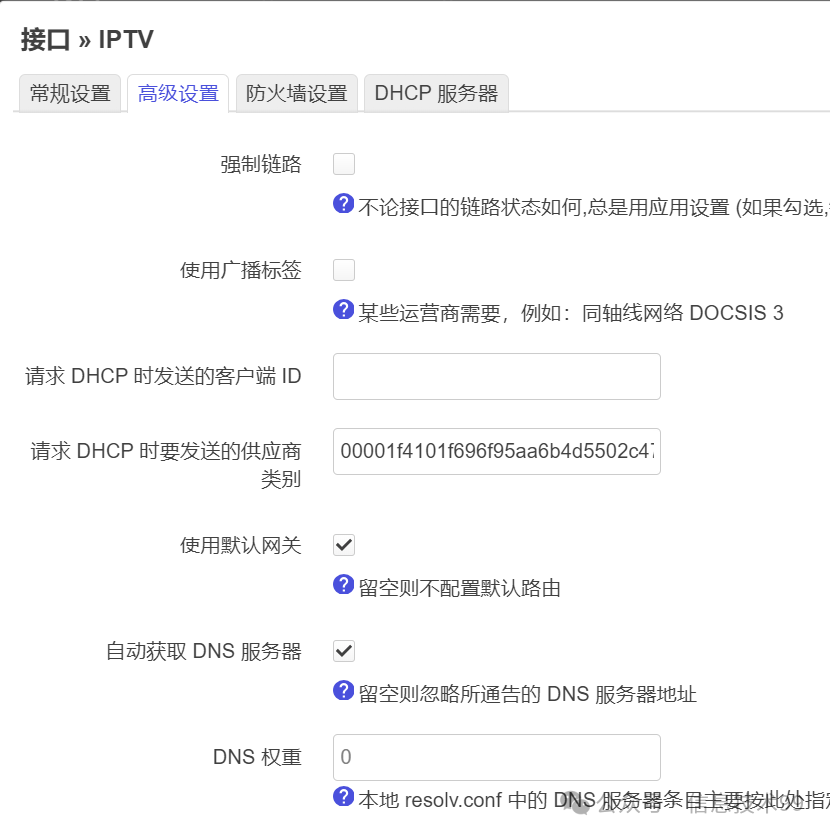

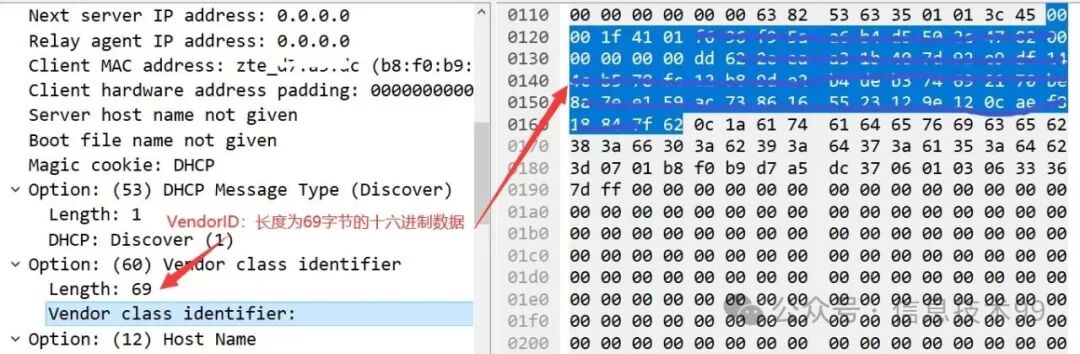

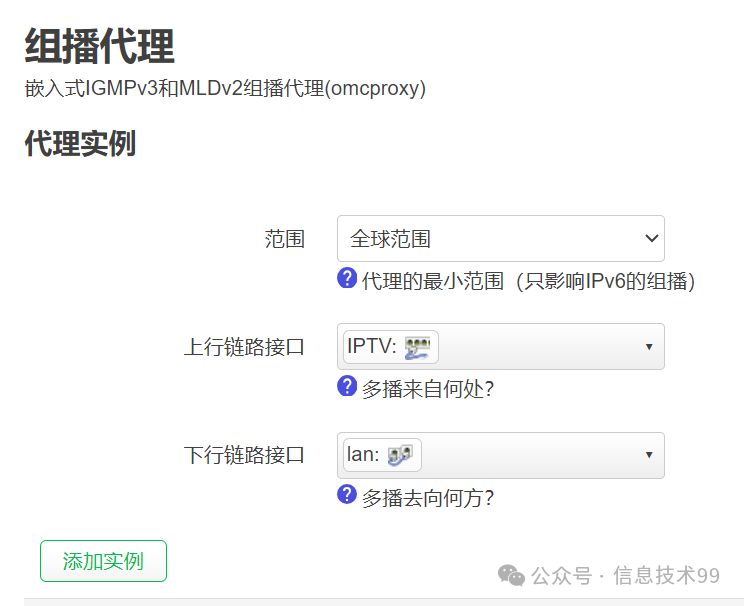

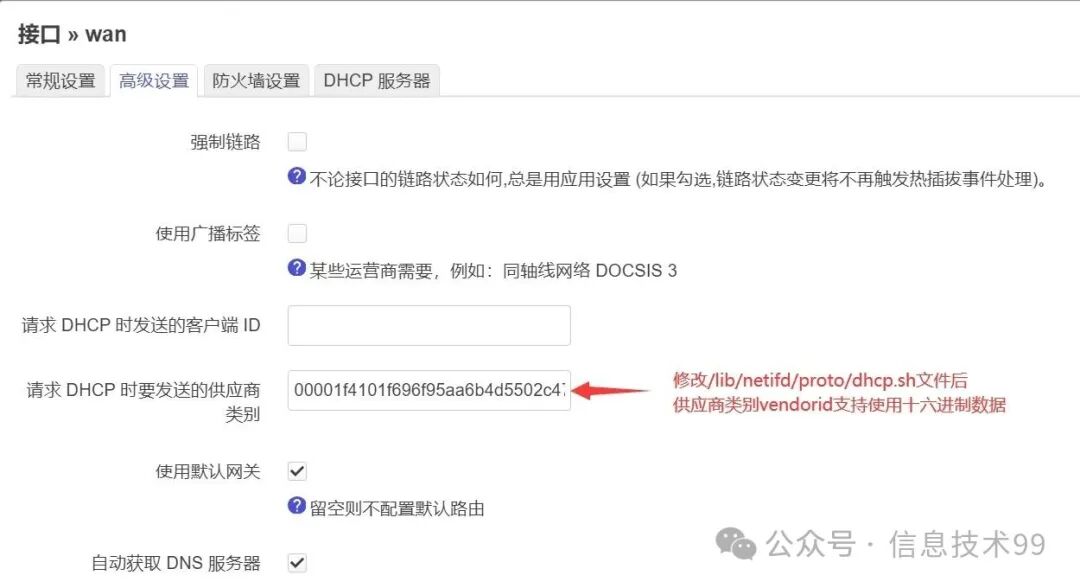

高级设置选项：在“请求DHCP时要发送的供应商类别”后输入十六进制的DHCP Option 60数据IPOE使用的DHCP Option 60的十六进制数据从机顶盒抓包中获取：修改OpenWrt文件让其支持直接使用十六进制的DHCP Option 60：OpenWrt输入十六进制DHCP Option60的地方4、河南联通IPTV网络是10开头的独立私网，在路由器中必须添加到达这些网络的静态路由，让其下一跳走IPTV出口，网关IP是IPOE接口获取到的网关IP，静态路由配置如下：5、通过路由跨三层看组播直播还得启用组播代理，OpenWrt下可以使用IGMPProxy或OMCProxy：
可以使用支持IPOE接入、组播代理的路由器（如爱快、OpenWrt、RouterOS），路由器的WAN口连接光猫IPTV口，光猫和主路由都连接到此路由的LAN口，机顶盒接主路由LAN口，在主路由上添加一条访问IPTV网段走此路由的静态路由，就可以任意看单播，如果主路由、IPOE接入路由支持组播代理，就可以任意看组播源
方案二、有光猫超密时，又分三种情况：
一、光猫完全透传上网业务和IPTV业务到路由，上网拨号和IPTV接入均在路由器：

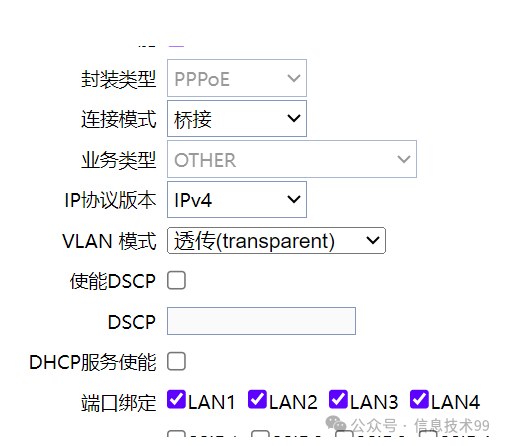

首先获取光猫里上网业务VLAN和IPTV业务VLAN，然后在光猫里设置透传模式，如下图：

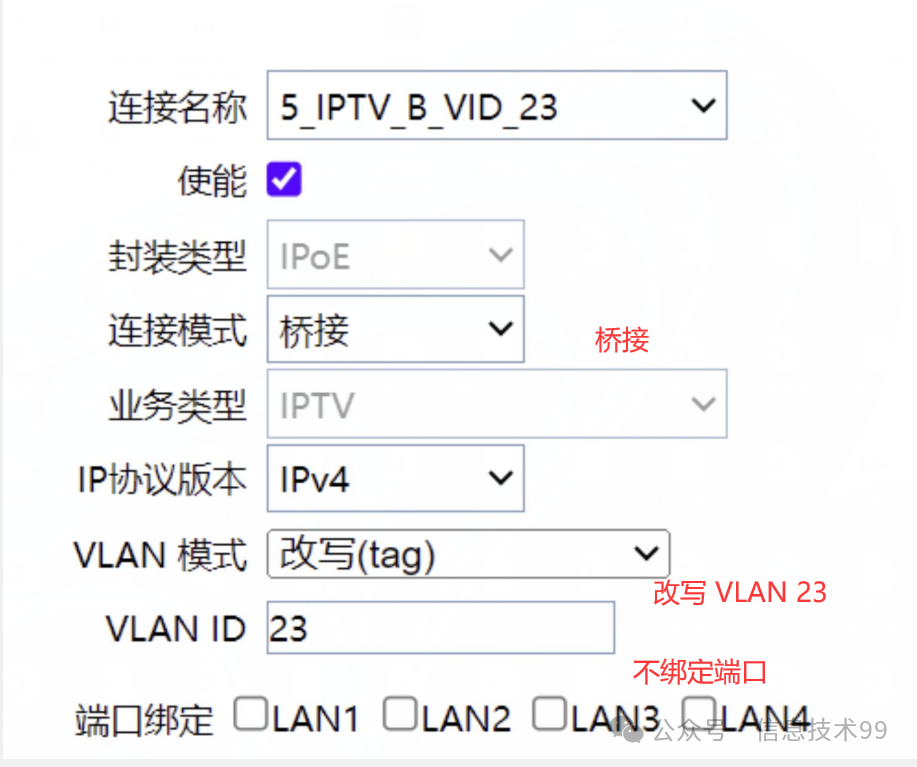

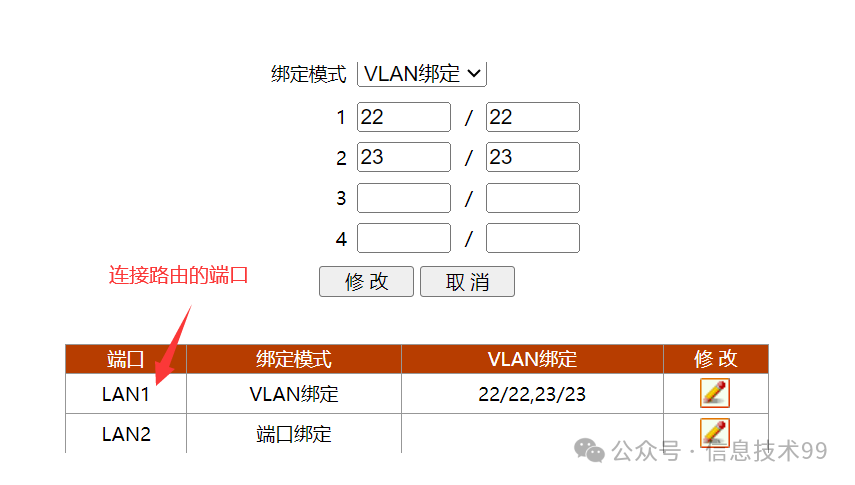

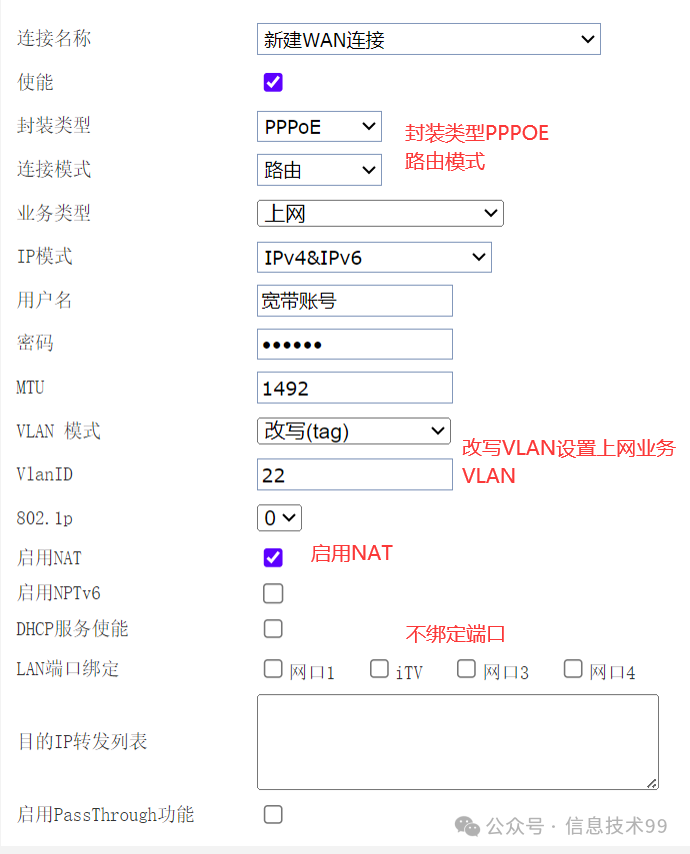

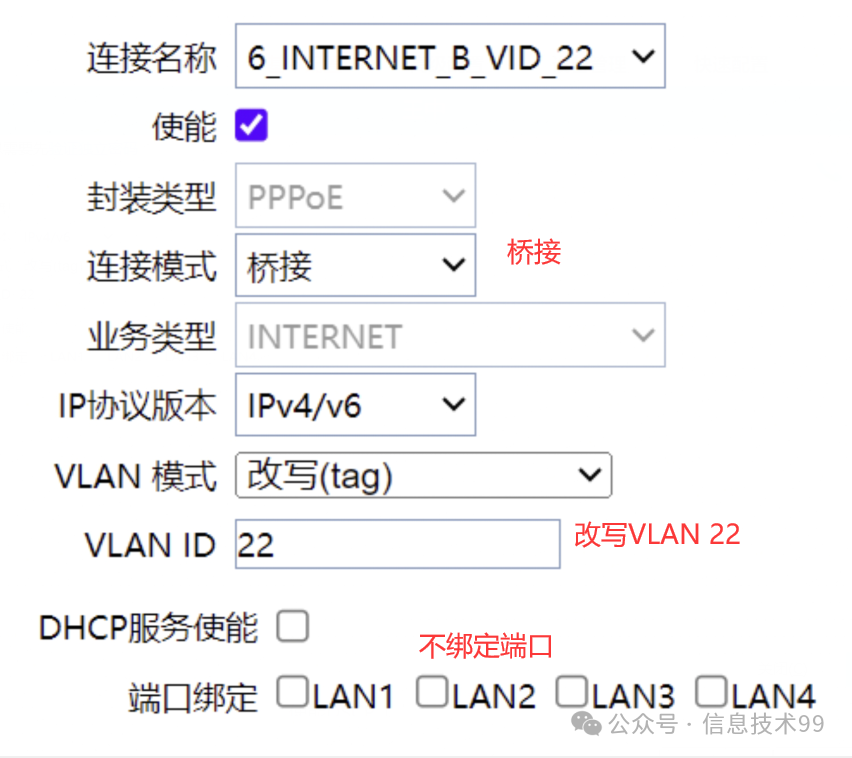

当光猫不支持VLAN“透传”模式时，可以使用端口+接口+VLAN绑定的方式，具体配置：设置上网接口、IPTV接口分别绑定到和路由器相连的端口的VLAN 22和23：
这样设置后的效果和光猫设置“透传”的效果一样

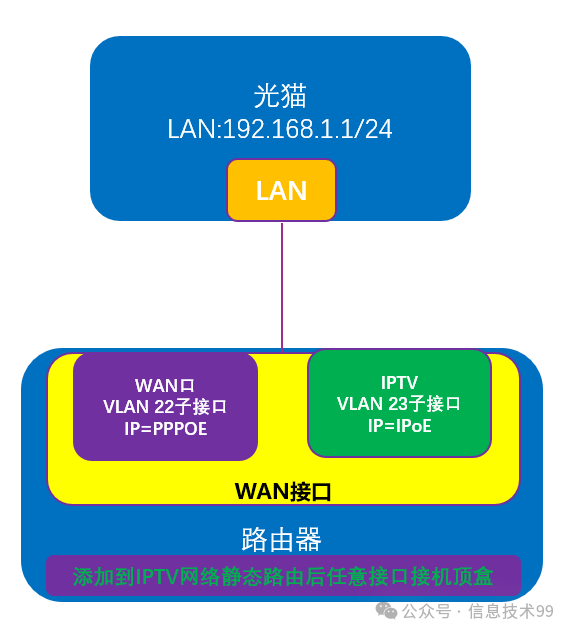

其他配置在路由器上完成。这种方式需要路由器是OpenWrt、爱快、RouterOS等支持配置VLAN、IPOE、组播代理、添加静态路由功能的路由器。拓扑如下：

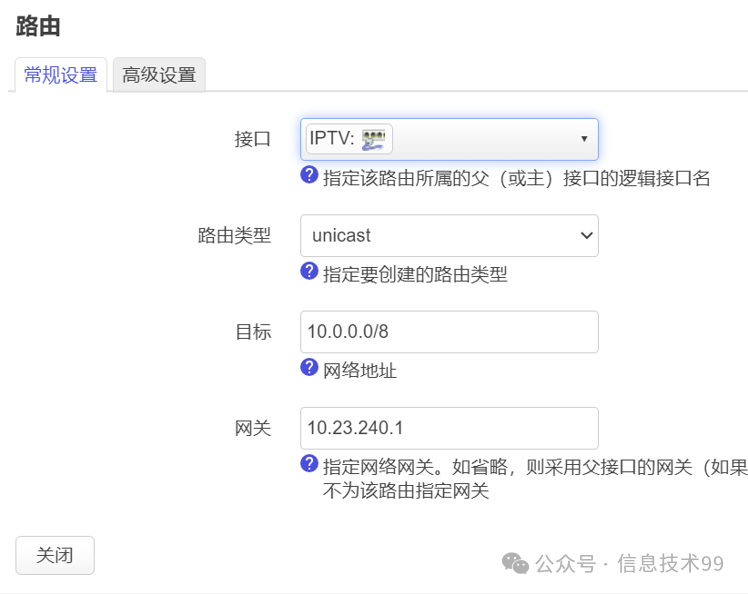

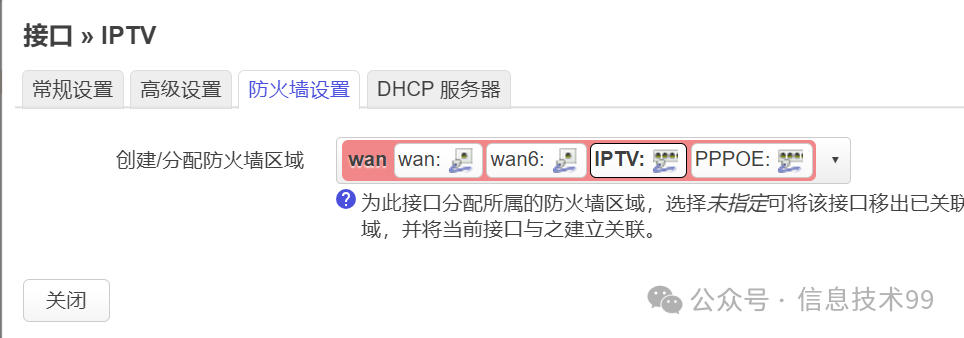

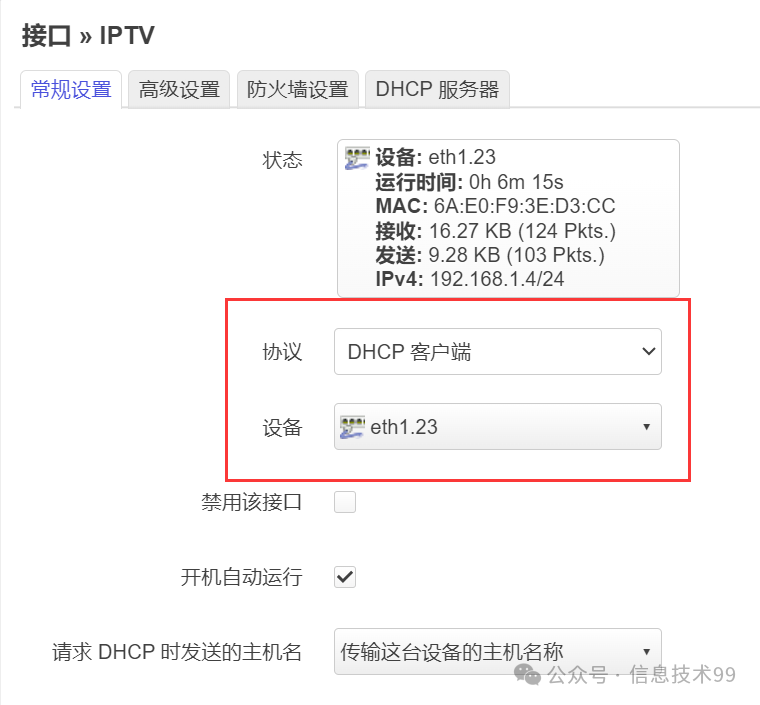

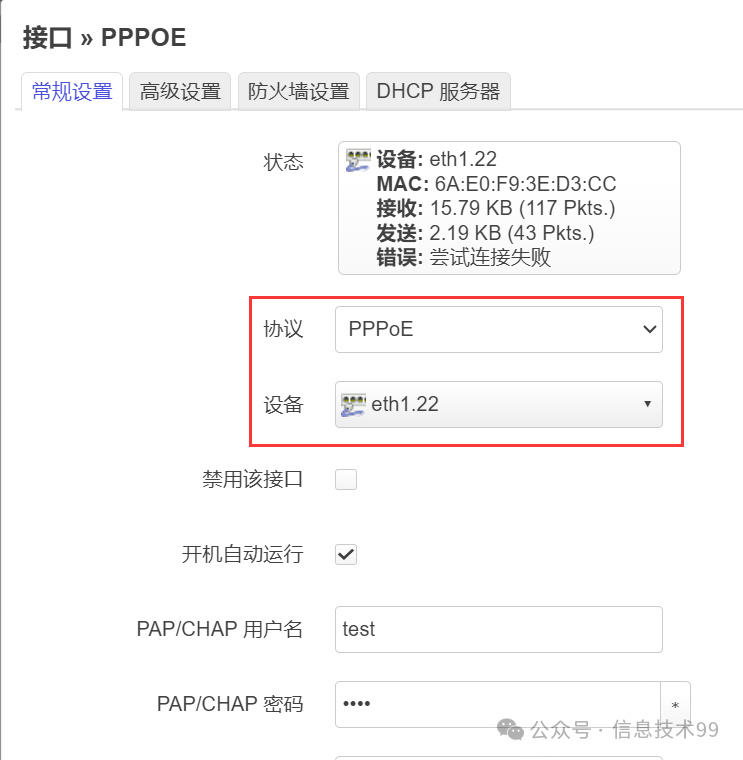

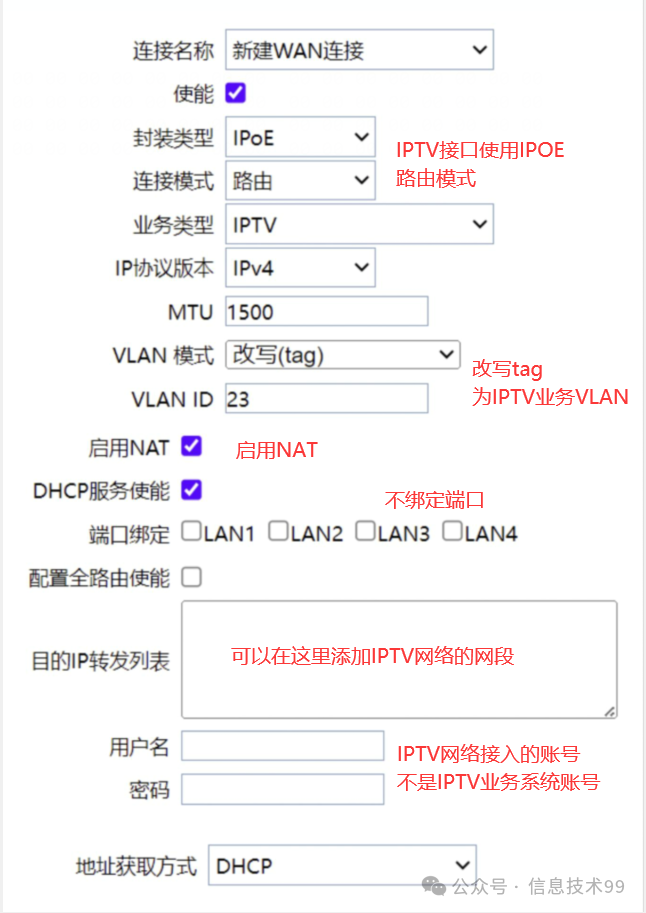

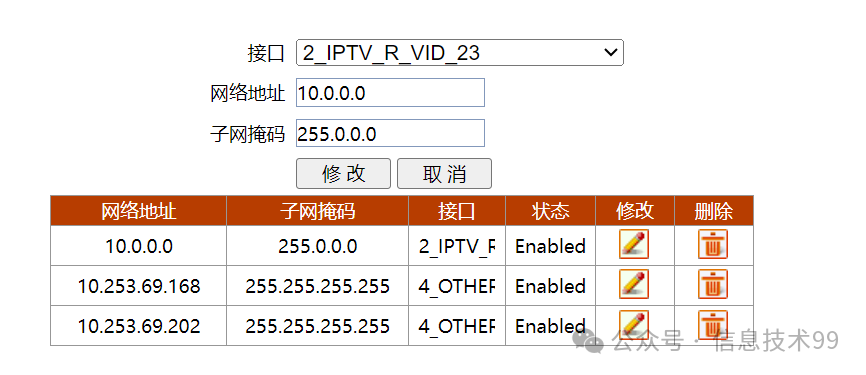

路由器上配置两个VLAN子接口，VLANID分别是光猫上网VLAN和IPTV VLAN，配置方法和上面相似，以下是OpenWrt里的配置截图，假设路由连接光猫的接口名称叫eth1：2、eth1.22接口设置拨号上网，防火墙区域选择wan：4、eth1.23接口设置IPOE，防火墙区域选择wan：5、添加到IPTV网络(联通是10开头的网段)走IPTV出口的路由：
二、光猫完全做上网和IPTV接入认证：
相关配置如下：
1、设置拨号上网PPPOE认证：

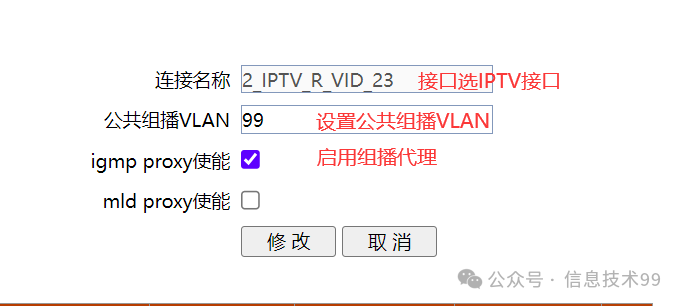

三、混合模式：光猫和路由器各选择其一接入，具体配置就是选择上述配置的一部分
