通过查看IPTV机顶盒的通信数据，学习用于直播的UDP组播协议和用于回看的RTSP/HLS协议的相关知识

本文涉及以下网络知识：

1、端口镜像

2、Windows网卡桥接

3、Wireshark本地、SSH远程抓包

4、UDP组播及IGMP协议

5、RTSP协议及交互过程

6、HLS协议及交互过程

想获取机顶盒的通信数据有以下几种方式：

一、有光猫超密的情况下通过光猫的端口镜像功能

用超密登录光猫，看光猫里是否有“镜像功能”或“远程镜像”

如果光猫有“镜像功能”，将机顶盒连接的光猫端口镜像到光猫另外一个端口，然后此端口接一个电脑用Wireshark就可可以看到机顶盒的通信数据：

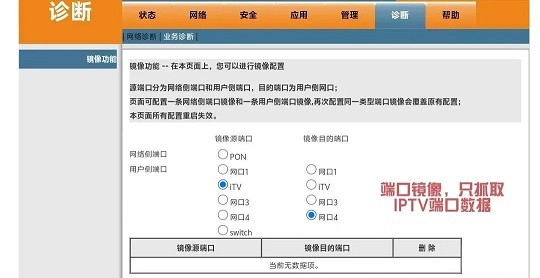

将IPTV端口镜像到光猫网口4，网口4接电脑

如果光猫有“远程镜像”，在“宽带抓包”下直接点“开始”即可抓取光猫经过光猫转发的所有数据包，当然也包含IPTV直播源包：

宽带抓包包含所有经过光猫的数据

二、没有光猫超密，用两个网卡桥接获取：

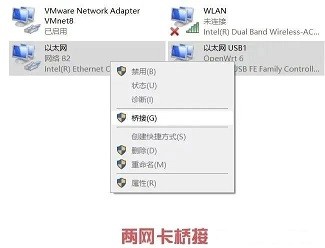

找一台有两个网卡的电脑，将两个网卡桥接，然后将机顶盒串联进网卡1和网卡2，电脑上使用Wireshark抓取任一网卡数据就可获得，注意抓包接口应该选择网卡1或2，选择桥接接口可能抓不到组播数据

三、使用具有端口镜像的交换机（和用光猫的镜像端口类似）

四、使用配置了桥接接口的OpenWrt路由，将机顶盒串联进桥接接口，在OpenWrt路由器上安装Tcpdump抓取

直接在OpenWrt路由上使用Tcpdump抓取数据受路由存储容量的限制，可在电脑上使用Wireshark通过Sshdump远程抓包，不受路由存储容量的限制，具体流程如下：

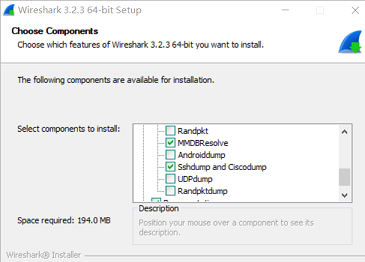

1、安装Wireshark时勾选Sshdump and Ciscodump：

2、打开SSH远程抓包设置：

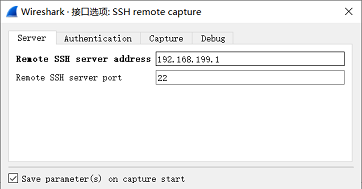

3、设置路由器SSH的地址和端口：

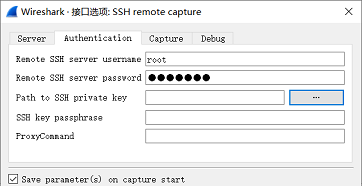

4、设置路由器SSH登录凭据：

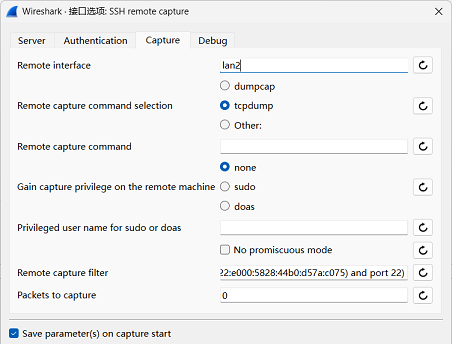

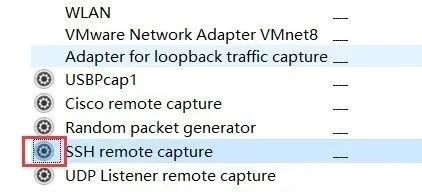

5、设置抓取路由器的接口，此接口应为接机顶盒的接口

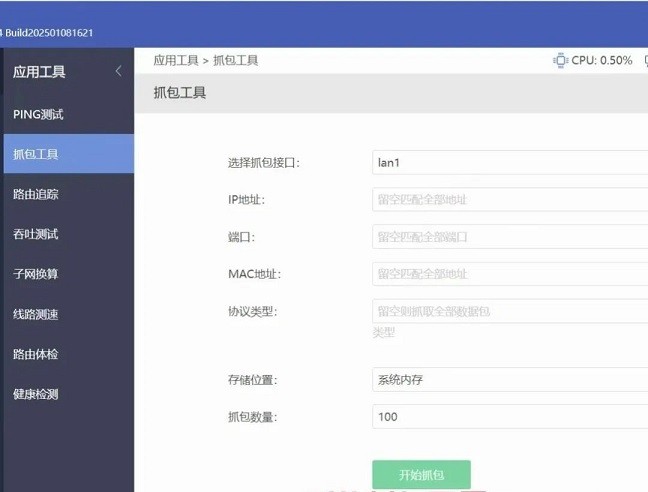

五、爱快和RouterOS等都内置有现成的抓包工具：

六、播放直播可以看到使用UDP组播通信：

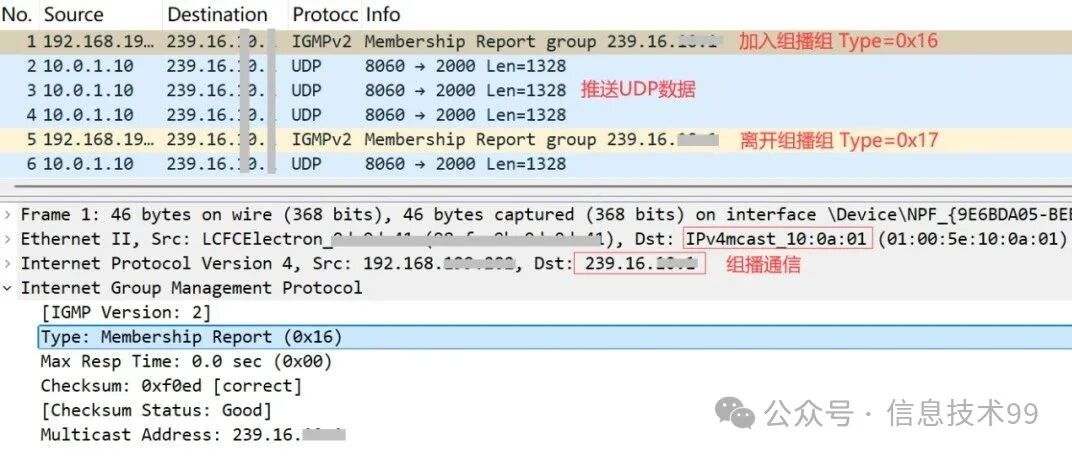

开始使用类型值为0x16的 IGMP协议请求加入组播组，相关网络设备接收到此请求就向机顶盒所推送UDP数据，当退出或调台时，机顶盒会发出类型值为0x17的IGMP协议通告退出组播组

七、时移、回看时使用RTSP（分用TCP还是UDP传输数据）：

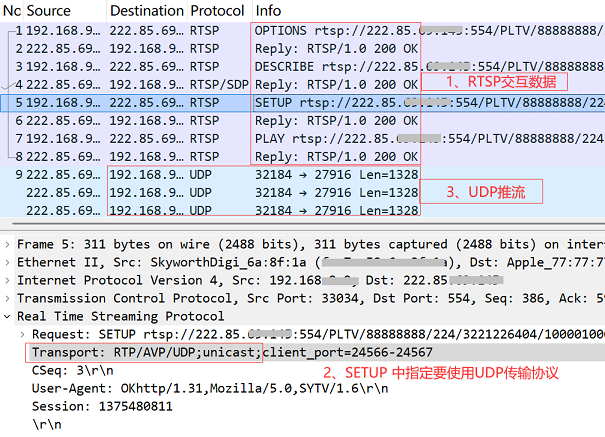

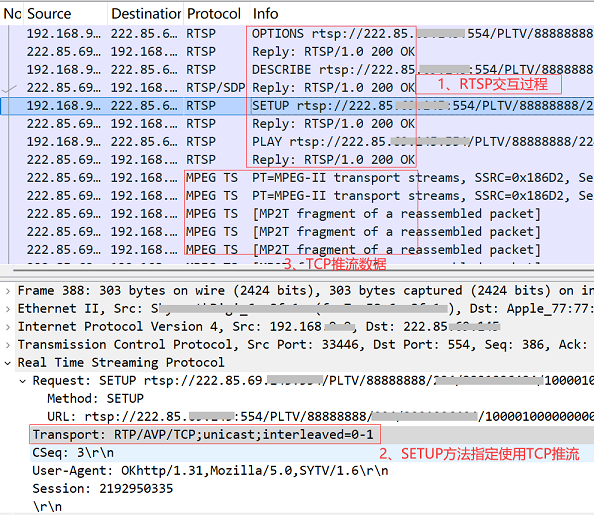

回看时，通信经历RTSP的OPTIONS、DESCRIBE、SETUP、PLAY等过程，会使用SETUP方法指定传输数据时使用TCP还是UDP，因此RTSP属于控制协议不属于传输协议，它不像UDP组播那样直接传输数据

八、使用HLS的直播的通信过程：

1、整个通信过程：

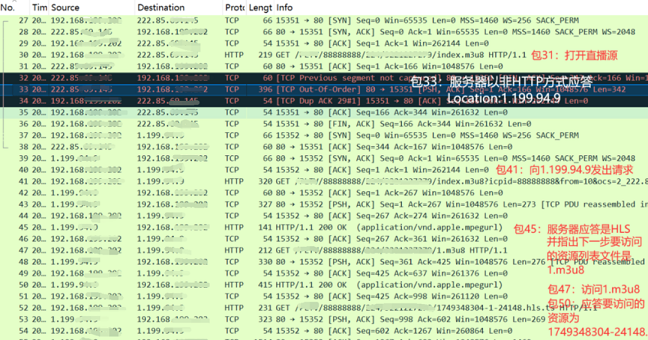

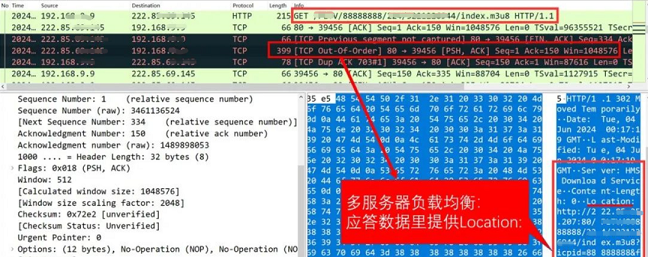

2、通过应答里的Location提供冗余与负载均衡

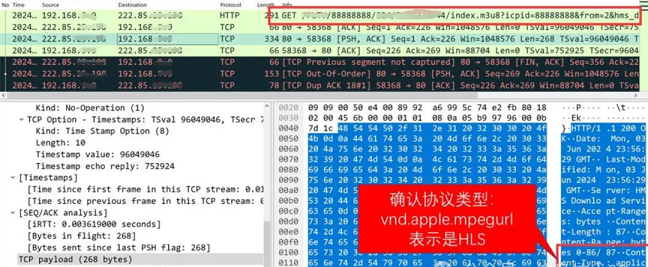

3、确认是使用HLS：

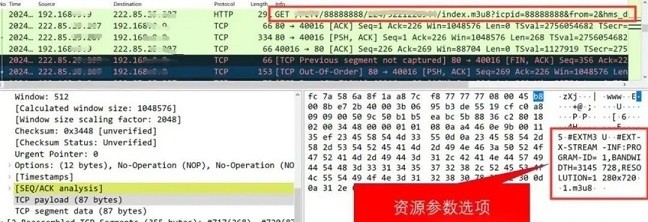

4、资源参数选项：

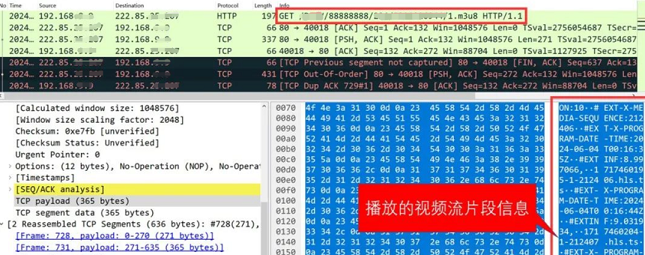

5、播放的视频流片段信息：
